PNEUMATISKA BROMSAR

Coremos pneumatiska bromsar är konstruerade för industriella applikationer där man vill använda tryckluft till sitt bromssystem. Produktfamiljen omfattar både luft-och fjäderaktivering för drift och nödbroms.

Scrolla till: Pneumatiska bromsar Luftaktiverade | Fjäderaktiverade | DUAL

MICRO

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: MICRO

Bromskraft (F) 148 N at 6 bar
Bromsmoment = F • (disc radius in m - 0.011) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 13 mm
Värmekapacitet i kontinuerlig drift 0.2 kW
MPA

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: MPA

Bromskraft (F) MPA 556 N at 6 bar MPA-05 1516 N at 6 bar MPA-1 3888 N at 6 bar
Bromsmoment = F • (disc radius in m - 0.024) = Nm
Max totalt slitage 6 mm
Tjocklek på nytt friktionsmaterial 5 mm
Värmekapacitet i kontinuerlig drift 1 kW
A

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: A

Bromskraft (F) A05 1730 N at 6 bar A1 4100 N at 6 bar A2 8000 N at 6 bar A3 13700 N at 6 bar
Bromsmoment = F • (disc radius in m - 0.03) = Nm
Max totalt slitage 16 mm
Tjocklek på nytt friktionsmaterial 16 mm
Värmekapacitet i kontinuerlig drift 1.7 kW
Värmekapacitet för version med dubbla bromsbelägg 2.7 kW
B

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: B

Bromskraft (F) B05 670 N at 6 bar B1 1800 N at 6 bar B2 3550 N at 6 bar
Bromsmoment = F • (disc radius in m - 0.032) = Nm
Max totalt slitage 14 mm
Tjocklek på nytt friktionsmaterial 16 mm
Värmekapacitet i kontinuerlig drift 1.7 kW
Värmekapacitet för version med dubbla bromsbelägg 2.7 kW
C

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: C

Bromskraft (F) C300 5400 N at 6 bar C600 13200 N at 6 bar C1200 22500 N at 6 bar
Bromsmoment = F • (disc radius in m - 0.044) = Nm
Max totalt slitage 14 mm
Tjocklek på nytt friktionsmaterial 11 mm
Värmekapacitet för version med dubbla bromsbelägg 5.5 kW

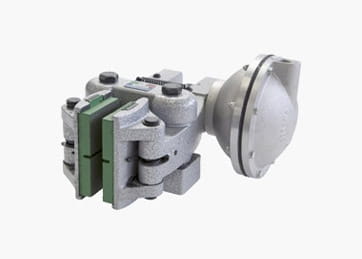

D

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: D

Bromskraft (F) D05 1600 N at 6 bar D1 3800 N at 6 bar D2 7500 N at 6 bar D3 12700 N at 6 bar
Bromsmoment = F • (disc radius in m - 0.033) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 11 mm
Värmekapacitet för version med dubbla bromsbelägg 3.4 kW
E

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: E

Bromskraft (F) E3 20180 N at 6 bar E4 36600 N at 6 bar
Bromsmoment = F • (disc radius in m - 0.065) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 13 mm
Värmekapacitet i kontinuerlig drift 20 kW

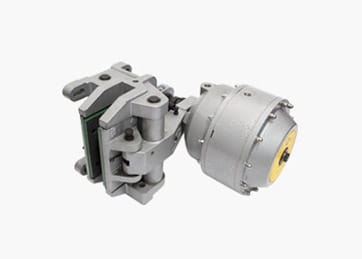

EL

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: EL

Bromskraft (F) EL3 20180 N at 6 bar EL4 36600 N at 6 bar
Bromsmoment = F • (disc radius in m - 0.065) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 13 mm
Värmekapacitet i kontinuerlig drift 20 kW
F

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: F

Bromskraft (F) F05 1600 N a 6 bar F1 3800 N a 6 bar F2 7500 N a 6 bar F3 12700 N a 6 bar
Bromsmoment = F • (raggio del disco in m - 0.033) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 11 mm
Värmekapacitet i kontinuerlig drift 3.4 kW
G

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: G

Bromskraft (F) G1 3610 N at 6 bar G2 7200 N at 6 bar G3 12500 N at 6 bar G3.5 19000 N at 6 bar
Bromsmoment = F • (disc radius in m - 0.062) = Nm
Max totalt slitage 10 mm
Tjocklek på nytt friktionsmaterial 8 mm
Värmekapacitet i kontinuerlig drift 14 kW
S-MAC

PNEUMATISKA BROMSAR – LUFTAKTIVERADE

Art.nr: S-MAC

Bromskraft (F) 385 N a 6 bar
Bromsmoment = F · (disc radius m - 0.024)
Max totalt slitage 8 mm

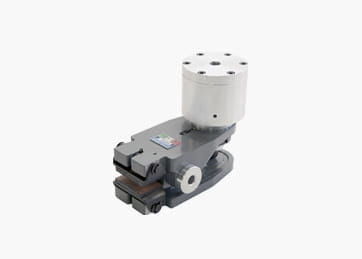

MPA-N

PNEUMATISKA BROMSAR – FJÄDERAKTIVERADE

Art.nr: MPA-N

Bromskraft (F) MPA-N 970 N MPA-1N 2750 N
Bromsmoment = F • (disc radius in m - 0.024) = Nm
Max totalt slitage 6 mm
Tjocklek på nytt friktionsmaterial 5 mm
Värmekapacitet i kontinuerlig drift 1 kW
Minimum friläggningstryck 4.5 bar
Angivna momentvärden erhålls med n. 3 springs for MPA-N n. 4 springs for MPA-1N
A-N

PNEUMATISKA BROMSAR – FJÄDERAKTIVERADE

Art.nr: A-N

Bromskraft (F) A-1N 2750 N A-2N 5500 N A-3N 10970 N
Bromsmoment = F • (disc radius in m - 0.03) = Nm
Max totalt slitage 16 mm
Tjocklek på nytt friktionsmaterial 16 mm
Värmekapacitet i kontinuerlig drift 1.7 kW
Värmekapacitet för version med dubbla bromsbelägg 2.7 kW
Minimum friläggningstryck 5 bar
Angivna momentvärden erhålls med n. 4 springs for 1N n. 8 springs for 2N and 3N
Moment som är proportionellt lägre uppnås med n. 2 springs for 1N n. 6-4-2 springs for 2N and 3N
B-N

PNEUMATISKA BROMSAR – FJÄDERAKTIVERADE

Art.nr: B-N

Bromskraft (F) B-1N 1300 N B-2N 2600 N
Bromsmoment = F • (disc radius in m - 0.032) = Nm
Max totalt slitage 14 mm
Tjocklek på nytt friktionsmaterial 16 mm
Värmekapacitet i kontinuerlig drift 1.7 kW
Värmekapacitet för version med dubbla bromsbelägg 2.7 kW
Minimum friläggningstryck 5 bar
Angivna momentvärden erhålls med n. 4 springs for 1N n. 8 springs for 2N and 3N
Moment som är proportionellt lägre uppnås med n. 2 springs for 1N n. 6-4-2 springs for 2N and 3N
D-N

PNEUMATISKA BROMSAR – FJÄDERAKTIVERADE

Art.nr: D-N

Bromskraft (F) D-1N 2625 N D-2N 5250 N D-3N 10400 N
Bromsmoment = F • (disc radius in m - 0.033) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 11 mm
Värmekapacitet i kontinuerlig drift 3.4 kW
Minimum friläggningstryck 5 bar
Angivna momentvärden erhålls med n. 4 springs for 1N n. 8 springs for 2N and 3N
Moment som är proportionellt lägre uppnås med n. 2 springs for 1N n. 6-4-2 springs for 2N and 3N

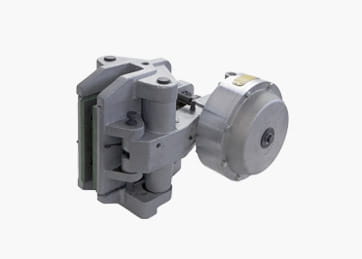

E-N

PNEUMATISKA BROMSAR – FJÄDERAKTIVERADE

Art.nr: E-N

Bromskraft (F) E-3N 14150 N E-3.5N 26600 N E-4N 32000 N
Bromsmoment = F • (disc radius in m - 0.065) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 13 mm
Värmekapacitet i kontinuerlig drift 20 kW
Minimum friläggningstryck 5 bar
Angivna momentvärden erhålls med No. 8 springs for 3N No. 12 springs for 3.5N and 4N
Moment som är proportionellt lägre uppnås med No. 6-4-2 springs for 3N No. 10-8-6 springs for 3.5N and 4N

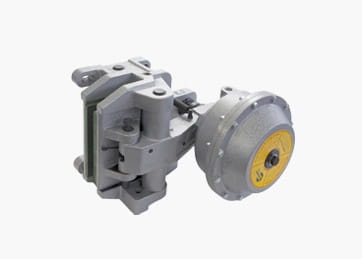

EL-N

PNEUMATISKA BROMSAR – FJÄDERAKTIVERADE

Art.nr: EL-N

Bromskraft (F) EL-3N 14150 N EL-3.5N 26600 N EL-4N 32000 N
Bromsmoment = F • (disc radius in m - 0.065) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 13 mm
Värmekapacitet i kontinuerlig drift 20 kW
Minimum friläggningstryck 5 bar
Angivna momentvärden erhålls med No. 8 springs for 3N No. 12 springs for 3.5N and 4N
Moment som är proportionellt lägre uppnås med No. 6-4-2 springs for 3N No. 10-8-6 springs for 3.5N and 4
F-N

PNEUMATISKA BROMSAR – FJÄDERAKTIVERADE

Art.nr: F-N

Bromskraft (F) F-1N 2625 N F-2N 5250 N F-3N 10400 N
Bromsmoment = F • (disc radius in m - 0.033) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 11 mm
Värmekapacitet i kontinuerlig drift 3.4 kW
Minimum friläggningstryck 5 bar
Angivna momentvärden erhålls med n. 4 springs for 1N n. 8 springs for 2N and 3N
Moment som är proportionellt lägre uppnås med n. 2 springs for 1N n. 6-4-2 springs for 2N and 3N
G-N

PNEUMATISKA BROMSAR – FJÄDERAKTIVERADE

Art.nr: G-N

Bromskraft (F) G-2N 5250 N G-3N 10400 N G-3.5N 19260 N
Bromsmoment = F • (disc radius in m - 0.062) = Nm
Max totalt slitage 10 mm
Tjocklek på nytt friktionsmaterial 8 mm
Värmekapacitet i kontinuerlig drift 4 kW
Minimum friläggningstryck 5 bar
Angivna momentvärden erhålls med No. 8 springs for 2N-3N No. 12 springs for 3.5N
Moment som är proportionellt lägre uppnås med No. 6-4-2 springs for 2N-3N No. 10-8-6 springs for 3.5N

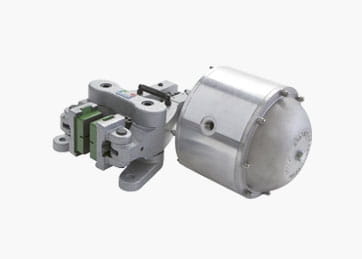

A-DUAL

PNEUMATISKA BROMSAR – DUAL

Art.nr: A-DUAL

Bromskraft (F) A3-3N: air actuated 12490 N at 6 bar, spring applied 10970 N. A1-2N: air actuated 4820 N at 6 bar, spring applied 5500 N
Bromsmoment = F • (disc radius in m - 0.03) = Nm
Max totalt slitage 16 mm
Tjocklek på nytt friktionsmaterial 16 mm
Värmekapacitet i kontinuerlig drift 1.7 kW
Värmekapacitet för version med dubbla bromsbelägg 2.7 kW
Minimum friläggningstryck 5 bar (spring applied)
Angivna momentvärden erhålls med n. 8 springs (spring applied)
Moment som är proportionellt lägre uppnås med n. 6-4-2 springs
D-DUAL

PNEUMATISKA BROMSAR – DUAL

Art.nr: D-DUAL

Bromskraft (F) D3-3N: air actuated 11620 N at 6 bar, spring applied 10400 N. D1-2N: air actuated 4480 N at 6 bar, spring applied 5250 N
Bromsmoment = F • (disc radius in m - 0.033) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 11 mm
Värmekapacitet i kontinuerlig drift 3.4 kW
Minimum friläggningstryck 5 bar (spring applied)
Angivna momentvärden erhålls med n. 8 springs (spring applied)
Moment som är proportionellt lägre uppnås med n. 6-4-2 springs
F-DUAL

PNEUMATISKA BROMSAR – DUAL

Art.nr: F-DUAL

Bromskraft (F) F3-3N: air actuated 11620 N at 6 bar, spring applied 10400 N. F1-2N: air actuated 4480 N at 6 bar, spring applied 5250 N.
Bromsmoment = F • (disc radius in m - 0.033) = Nm
Max totalt slitage 12 mm
Tjocklek på nytt friktionsmaterial 11 mm
Värmekapacitet i kontinuerlig drift 3.4 kW
Minimum friläggningstryck 5 bar (spring applied)
Angivna momentvärden erhålls med n. 8 springs (spring applied)
Moment som är proportionellt lägre uppnås med n. 6-4-2 springs
G-DUAL

PNEUMATISKA BROMSAR – DUAL

Art.nr: G-DUAL

Bromskraft (F) G3-3N: air actuated 11620 N at 6 bar, spring applied 10400 N. G1-2N: air actuated 4460 N at 6 bar, spring applied 5250 N.
Bromsmoment = F • (disc radius in m - 0.062) = Nm
Max totalt slitage 10 mm
Tjocklek på nytt friktionsmaterial 8 mm
Värmekapacitet i kontinuerlig drift 14 kW
Minimum friläggningstryck 5 bar (spring applied)
Angivna momentvärden erhålls med n. 8 springs (spring applied)
Moment som är proportionellt lägre uppnås med n. 6-4-2 springs
